GC氣瓶櫃 BSGS VMB 控制器客制化設計製造 加熱器控制 控制器改裝
一、系統規格
1. 控制器：西門子 SIEMENS ET200S PLC、Ethernet通訊接口
2. 人機介面：
3. 輸入訊號：0~5V或 4~20mA類比訊號(PT1~PT5、磅秤、流量計…等)
4. 輸出訊號：24V D/O輸出、Relay乾接點輸出

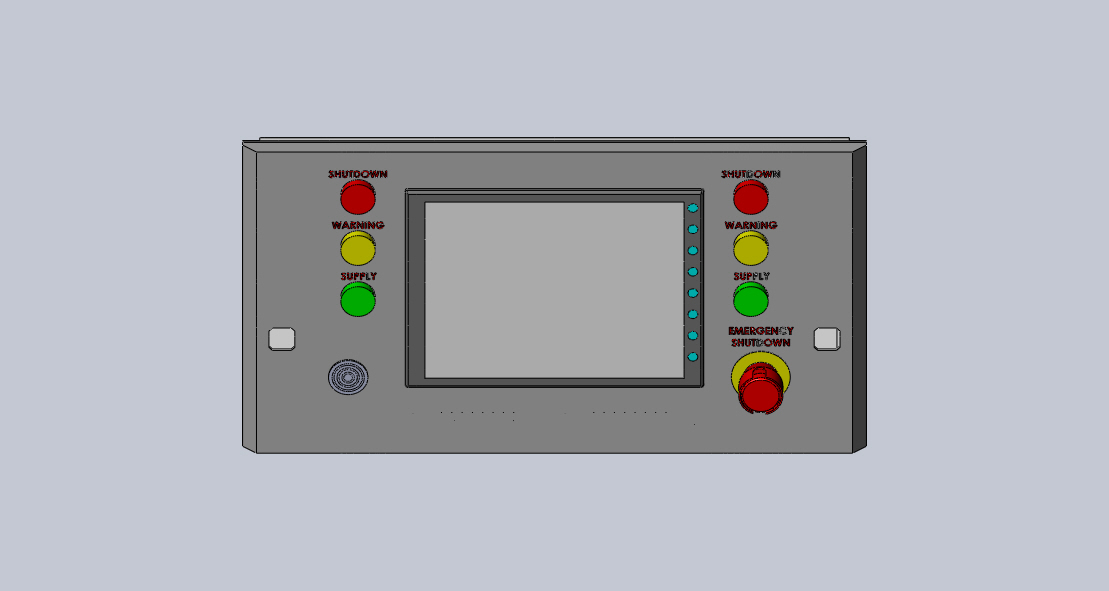

5. 燈號指示：紅(Shutdown)、黃(Warning)、綠(Supply)、蜂鳴器
6. 通訊：西門子PLC相容S7-300/400系列 Ethernet (PROFINET)
二、安全功能
1. 現場緊急停止按鈕 ( Local E.M.O. )
2. 遠端緊急停止訊號連接點 ( Remote Shutdown )
3. UV/IR火焰偵測器連接點
4. Gas Leak 氣體偵測器連接點
5. Exhaust Gauge 排風偵測器連接點
6. 符合SEMI-S2安全規範，安全電路迴路斷電設計
7. 預留使用者定義之D/I訊號警報擴充功能
三、管理維護功能
1. 密碼分級設定，不同權限有限制功能，未登入者不能操作
2. 具自動登出功能，登出後不影響現有狀態
3. 具備左右兩側自動切換供氣與獨立各自供氣功能
4. 具備停機(Stop)、供氣(Supply)、手動(Manual)、吹淨(Purge)、待機自動切換(Standby)
5. 類比輸入訊號皆可設定 HI-Hi、Hi、Lo、Lo-Lo，有Dead band與 Delay Time
6. Hi-Hi與Lo-Lo可設定為Shutdown，Hi與Lo可設定為Warning且可設定切換邊供應
7. 具即時警報與歷史警報顯示，並紀錄發生時間與解除時間
8. 警報發生對應其燈號閃爍顯示並蜂鳴器發出聲響、Relay乾接點輸出
9. 輸入訊號(類比及數位)具有Bypass隔離機制，方便維修測試
10. 人機介面顯示閥件開關狀態，氣體流動顯示效果
11. 具Watch-Dog功能，提供監控SCADA偵測通訊斷線異常
12. 具硬體選項功能，適用不同流程圖之硬體，如磅秤、流量計、高壓測漏等
13. HPV高壓排放限制150psig以下始可操作
14. Barcode功能，可獨立判斷或由廠務中央系統控制訊號判定，限制鋼瓶更換
15. 顯示鋼瓶內容物百分比，利於判斷使用量，並防止誤輸入重量
16. 鋼瓶重量顯示淨重(Net)，並檢視毛重(Gross)與皮重(Tare)
17. 類比訊號具備趨勢圖(Trend Chart)
18. 類比訊號可依使用者設定不同規格範圍使用
四、操作系統功能
1. 具備中文介面與英文介面
2. 狀態改變，有防呆功能。例：供應中無法直接切換至吹淨(Purge)
3. 手動狀態，開關閥件會詢問(是/否)防止誤開，且畫面顏色提醒目前狀態
4. 吹淨(Purge)程序分為：鋼瓶更換、盤面(維修)、管路吹淨(Purge)
5. 所有吹淨(Purge)程序皆可設定其相關參數，且有警報功能偵測吹淨(Purge)失敗
6. 吹淨(Purge)包含循環次數、充壓壓力、排放真空壓力、測漏時間、Delta P可設定
7. 吹淨(Purge)程序包含PT1、PT2自動校正，可選擇有無與校正基準值
8. 吹淨(Purge)程序，鋼瓶接頭測漏包含高壓、低壓、負壓測漏
9. 吹淨(Purge)程序，高壓測漏可設定穩壓時間，獨立Delta P設定
10. 供氣前真實氣體Flush清洗功能，且可設定有無與次數
11. 吹淨(Purge)程序，每一段功能，可強制執行Bypass
12. 吹淨(Purge)程序執行中，包含測試閥件內漏功能
